Apakah Manifold Frac dan Mengapa Ia Kritikal untuk Operasi Pecah Hidraulik Moden?

A frac manifold ialah sistem pengagihan cecair tekanan tinggi yang digunakan dalam operasi patah hidraulik (fracking) untuk mengarah, mengawal dan mengagihkan cecair patah bertekanan daripada berbilang trak pam ke satu atau lebih kepala telaga secara serentak. Ringkasnya: tanpa a frac manifold , adalah mustahil secara fizikal untuk menyelaraskan keluaran 10–40 pam tekanan tinggi ke dalam satu lubang telaga pada tekanan dan kadar aliran yang diperlukan oleh operasi penyiapan moden. Satu tipikal pancarongga patah mesti mengendalikan tekanan kerja 10,000–20,000 psi dan kadar aliran melebihi 100 tong seminit (bpm), menjadikannya salah satu peralatan yang paling memerlukan mekanikal di mana-mana tapak telaga. Artikel ini menerangkan caranya pancarongga frac kerja, jenis reka bentuk utama, kriteria pemilihan, amalan terbaik operasi, dan teknologi yang berkembang membentuk semula kategori peralatan kritikal ini.

Apakah Manifold Frac? Fungsi dan Komponen Teras

A frac manifold berfungsi sebagai hab bendalir pusat bagi hamparan patah hidraulik — mengagregatkan aliran daripada berbilang unit pam, menyediakan keupayaan pengasingan dan kawalan aliran, dan menghantar cecair pada tekanan terkawal ke seterika merawat kepala telaga. Ia secara konsepnya serupa dengan persimpangan lebuh raya: berbilang lorong trafik volum tinggi (trak pam) bergabung menjadi laluan aliran terkawal menuju ke satu destinasi (lubang telaga).

Fungsi teras a pancarongga patah adalah tiga kali ganda: pengagihan bendalir, penyamaan tekanan, dan fleksibiliti operasi. Tanpa manifold, menyambungkan 20 trak pam individu secara terus ke kepala telaga tunggal akan memerlukan seterika tekanan tinggi yang tidak terurus tanpa cara untuk mengasingkan pam individu untuk penyelenggaraan, bertukar antara telaga tanpa menghentikan kerja atau menguruskan lonjakan tekanan daripada permulaan dan penutupan pam.

Komponen Utama Manifold Frac

• Badan pengepala (lubang utama): Paip pusat atau badan palsu yang melaluinya semua bendalir mengalir. Diameter gerudi utama biasanya berkisar antara 4 inci hingga 7 inci (nominal), dengan ketebalan dinding direka bentuk untuk menahan tekanan pecah 1.5–2× tekanan kerja. Kebanyakan badan pengepala diperbuat daripada keluli kromo 4130 atau 4140, dirawat haba untuk menghasilkan kekuatan melebihi 100,000 psi.
• Sambungan masuk (sebelah pam): Sambungan tekanan tinggi individu di mana saluran pelepasan trak pam dipasang. Satu standard frac manifold mempunyai 8–24 port masuk, setiap satu dipasang dengan injap palam atau injap pintu untuk pengasingan pam individu. Jenis sambungan termasuk penyatuan tukul (Gamb. 1502 atau 2002), bebibir atau sistem sambungan cepat proprietari.
• Sambungan alur keluar (sebelah telaga): Saluran keluar tekanan tinggi yang membawa kepada seterika dan kepala telaga. Operasi pad berbilang telaga menggunakan manifold dengan 2–8 port alur keluar untuk membolehkan rawatan serentak atau berurutan bagi berbilang telaga tanpa merangkak antara peringkat.
• Injap pengasingan: Injap pintu atau injap palam pada setiap port masuk dan keluar membenarkan pengasingan individu bagi mana-mana sambungan pam atau telaga tanpa menutup keseluruhan hamparan. Injap ini biasanya digerakkan secara hidraulik atau manual, dinilai untuk tekanan kerja manifold penuh.
• Injap pelega tekanan (PRV): Komponen kritikal keselamatan yang mengeluarkan cecair secara automatik jika tekanan manifold melebihi tekanan kerja maksimum yang dibenarkan (MAWP). PRV biasanya ditetapkan pada 105–110% daripada MAWP.
• Tolok tekanan dan port instrumentasi: Pemantauan tekanan masa nyata di berbilang titik membolehkan pengesanan awal sekatan aliran, kebocoran injap atau anomali pam. moden pancarongga frac menyepadukan transduser tekanan elektronik yang disambungkan ke sistem pemerolehan data van rawatan.

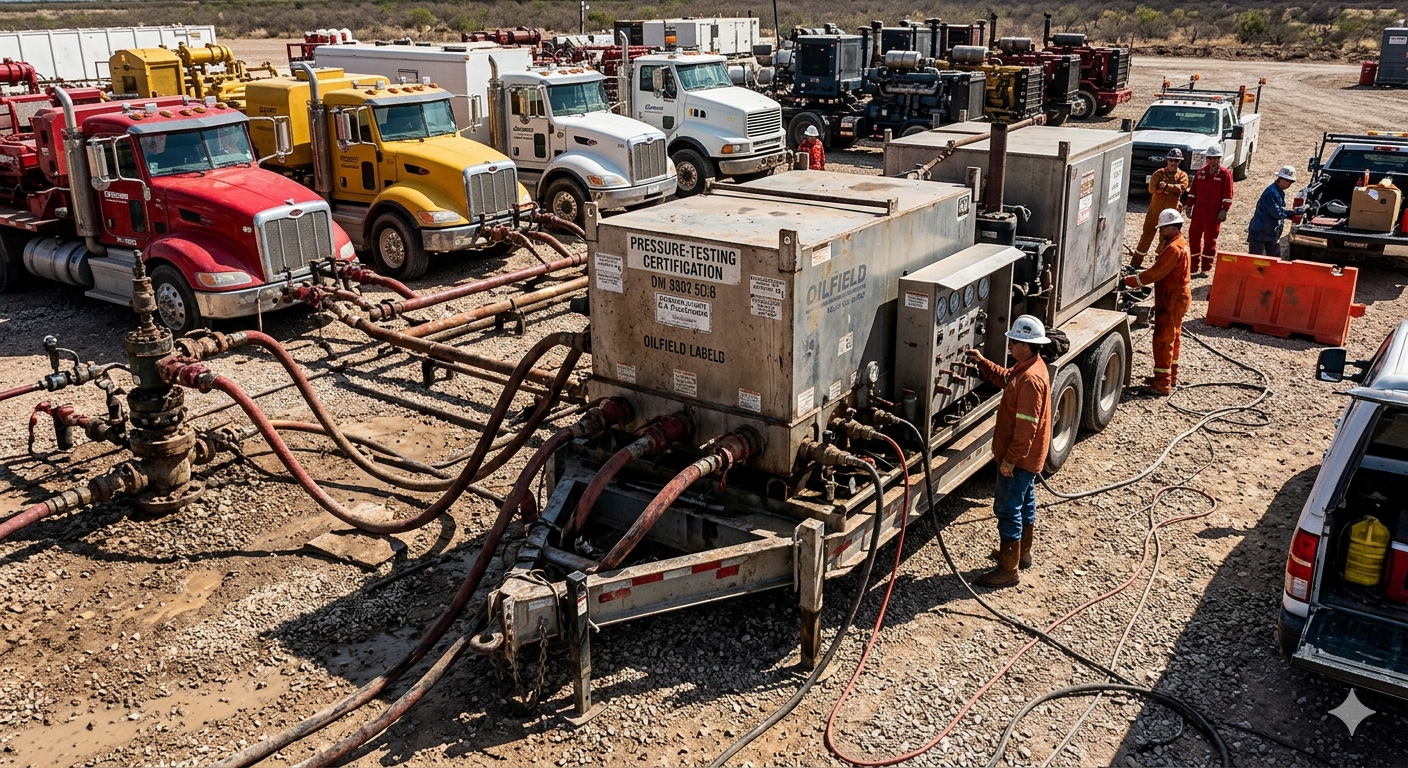

• Bingkai tergelincir / treler: Pemasangan manifold dipasang pada gelincir keluli atau treler sah jalan untuk pengangkutan dan penggunaan pantas. Unit yang dipasang di treler boleh diletakkan dan disambungkan dalam 45–90 minit oleh kru frac standard.

Jenis Manifold Frac: Tradisional lwn Zipper lwn Kombo

The frac manifold pasaran telah berkembang daripada pengepala telaga tunggal yang mudah kepada sistem telaga berbilang canggih yang mampu menyokong kepatahan serentak lubang telaga bersebelahan. Tiga konfigurasi utama mendominasi operasi moden:

Jadual 1: Perbandingan tiga konfigurasi pancarongga frac primer mengikut parameter operasi dan komersial utama. Manifold zip dan kombo memberikan penggunaan pam yang jauh lebih tinggi dengan kos kerumitan dan pelaburan modal yang lebih besar.

Manifold Frac Zip: Bagaimana Ia Menggandakan Kecekapan Pam

The manifold frac zip ialah inovasi operasi yang paling ketara dalam reka bentuk pancarongga frac sejak dua dekad yang lalu. Dalam konfigurasi zip, satu hamparan pam berselang-seli antara dua lubang telaga bersebelahan — manakala satu telaga sedang patah, satu lagi sedang berlubang dan disediakan untuk peringkat seterusnya. Ini menghapuskan masa tidak produktif (NPT) antara peringkat yang menyumbang 30–40% daripada jumlah masa penyiapan pada operasi telaga tunggal.

Kelebihan hidraulik adalah sama penting: penyelidikan telah menunjukkan bahawa patah zip pada sisi selari bersebelahan menghasilkan corak gangguan patah yang memanjangkan jumlah isipadu takungan terstimulasi (SRV) sebanyak 15–25% berbanding dengan patah telaga tunggal berjujukan. Keretakan dari satu telaga "menolak" ke dalam takungan mengikut arah yang melengkapkan geometri patah telaga bersebelahan, meningkatkan kecekapan saliran merentasi pad.

Satu standard manifold frac zip terdiri daripada dua badan pengepala berasingan yang disambungkan oleh bahagian silang dengan injap pengasingan, membolehkan keseluruhan hamparan pam dialihkan dari Telaga A ke Telaga B dengan membuka dan menutup dua injap — operasi pensuisan yang mengambil masa kurang daripada 60 saat.

Penarafan Tekanan Manifold Frac: Memilih Kelas yang Tepat

Penarafan tekanan ialah spesifikasi paling kritikal keselamatan apabila memilih a frac manifold . Penarafan tekanan yang kurang menentukan adalah punca utama kegagalan manifold bencana, yang boleh membawa maut dan mengakibatkan insiden kawalan telaga. Industri ini menggunakan sistem kelas tekanan standard yang sejajar dengan API 6A dan API 16C:

Jadual 2: Kelas tekanan manifold frac standard dengan tekanan ujian yang sepadan dan aplikasi pembentukan biasa. Semua komponen yang mengandungi tekanan manifold frac mesti diuji secara hidrostatik kepada 1.5× tekanan kerja sebelum penggunaan mengikut keperluan API 16C.

Pemilihan 15K berbanding 20K frac manifold bukan semata-mata soal margin keselamatan — ia mempunyai implikasi kos langsung. Pemasangan manifold berkadar 20K boleh menelan kos 40–70% lebih tinggi daripada unit 15K yang setara disebabkan oleh badan palsu yang lebih berat, dinding yang lebih tebal, injap dengan spesifikasi yang lebih tinggi dan ujian kelayakan bahan yang lebih ketat diperlukan. Walau bagaimanapun, menggunakan manifold 10K atau 15K dalam formasi yang memerlukan tekanan rawatan 18,000 psi mewujudkan risiko kegagalan pembendungan tekanan yang tidak boleh diterima.

Bahan dan Metalurgi: Apa yang Membuatkan Frac Manifold Bertahan dalam Perkhidmatan Pelelas Tekanan Tinggi

Frac manifold komponen menghadapi kombinasi tegasan mekanikal yang menghukum secara unik: pemuatan tekanan tinggi kitaran semasa setiap peringkat, hakisan daripada bendalir sarat proppan halaju tinggi (kepekatan pasir 0.5–4 lb/gal pada halaju 40–80 kaki/s), serangan kimia daripada pra-flush asid dan pengurang geseran, dan keletihan peringkat tekanan berulang setiap ratus tahun.

Bahan Badan dan Pengepala

Badan pengepala utama a frac manifold lazimnya ditempa daripada keluli kromol AISI 4130 atau 4140, dirawat haba kepada kekuatan hasil minimum 75,000–100,000 psi (Gred L atau Gred P setiap API 6A). Pembinaan palsu adalah wajib — besi tuang atau fabrikasi yang dikimpal tidak dapat dengan pasti menahan bebanan keletihan kitaran perkhidmatan frac. Penempaan menghilangkan lompang dalaman dan kelemahan butiran arah yang menjadikan tuangan terdedah kepada rekahan keletihan.

Untuk aplikasi perkhidmatan masam (H₂S hadir), bahan mesti memenuhi keperluan NACE MR0175 / ISO 15156, yang mengehadkan kekerasan maksimum kepada 22 HRC untuk mengelakkan keretakan tegasan sulfida. Perkhidmatan masam pancarongga frac gunakan keluli karbon aloi rendah dengan kimia terkawal dan bukannya aloi berkekuatan tinggi, menerima penarafan tekanan yang lebih rendah sebagai pertukaran untuk rintangan masam.

Teknologi Perlindungan Hakisan

Hakisan tunjang ialah mekanisme haus utama dalam frac manifold badan, terutamanya di persimpangan tee, siku, dan tempat duduk injap di mana halaju aliran dan pergolakan memuncak. Tiga strategi tebatan hakisan utama digunakan:

• Lengan pakai yang boleh diganti: Sisipan karbida atau keluli keras yang melapisi lubang dalam di zon hakisan tinggi. Ini direka bentuk sebagai bahagian boleh guna, boleh diganti semasa penyelenggaraan berjadual tanpa menggantikan keseluruhan badan manifold. Lengan haus standard mempunyai hayat perkhidmatan 200–500 peringkat frac bergantung pada kepekatan dan jenis proppant.
• Trim injap tungsten karbida: Injap pintu dan injap palam dalam perkhidmatan frac menggunakan tempat duduk tungsten karbida dan komponen pemangkas dengan kekerasan Vickers 1,500–2,400 HV — jauh lebih keras daripada proppan pasir kuarza 100 mesh (kira-kira 800 HV) yang mengalir melaluinya.
• Pengoptimuman geometri laluan aliran: moden frac manifold reka bentuk menggunakan dinamik bendalir pengiraan (CFD) untuk mengoptimumkan geometri lubang dalaman, mengurangkan pergolakan di persimpangan sebanyak 20–40% dan memanjangkan masa min antara penyelenggaraan berkaitan haus.

Operasi Manifold Frac: Rig-Up, Ujian Pra-Kerja dan Perlaksanaan Peringkat

Prosedur operasi yang betul untuk a frac manifold adalah sama pentingnya dengan spesifikasi peralatan. Majoriti kegagalan peralatan di lokasi disebabkan oleh ralat prosedur — ujian tekanan yang tidak mencukupi, jujukan injap yang tidak betul atau kegagalan solek sambungan — bukan oleh kecacatan peralatan.

Protokol Ujian Tekanan Pra-Pekerjaan

Setiap frac manifold pemasangan mesti diuji tekanan sebelum setiap kerja kepada tekanan rawatan maksimum yang dijangkakan, atau kepada tekanan kerja berkadar manifold, yang mana lebih rendah. Protokol standard melibatkan:

• Ujian tekanan rendah (200–500 psi): Mengesahkan semua sambungan dibuat dengan betul dan injap dipasang. Penahanan selama 10 minit dengan pereputan tekanan sifar diperlukan sebelum meneruskan.
• Ujian tekanan tinggi (kepada MAWP atau tekanan rawatan maksimum yang dijangkakan): Tahan 10 minit pada tekanan ujian penuh dengan pereputan tidak lebih 50 psi dibenarkan. Sebarang pereputan yang lebih besar daripada ini memerlukan penyiasatan segera dan ujian semula sebelum operasi bermula.
• Ujian fungsi injap: Setiap injap pengasingan dikitar terbuka dan ditutup di bawah tekanan untuk mengesahkan operasi yang betul. Injap yang gagal menahan tekanan pembezaan ditandakan tidak berfungsi dan dipintas atau diganti.
• Pengesahan titik set PRV: Tekanan timbul injap pelega tekanan disahkan terhadap tag pensijilannya. PRV dalam perkhidmatan frac hendaklah diperakui semula setiap 12 bulan atau 500 waktu operasi, yang mana dahulu.

Perlaksanaan Peringkat: Pengurusan Injap Semasa Kerja Frac

Semasa peringkat patah, yang frac manifold pengendali bertanggungjawab untuk menguruskan kedudukan injap masuk dan keluar dalam masa nyata. Prosedur operasi standard memerlukan:

• Jangan sekali-kali menutup injap hiliran (sebelah telaga) semasa pam sedang berjalan: Menutup alur keluar telaga semasa pam berada pada kadar mewujudkan keadaan "mati" — tekanan melonjak untuk mengepam tekanan tertutup dalam beberapa saat, berpotensi melebihi MAWP manifold. Semua unit pam mesti ditutup sebelum menutup injap sisi telaga.
• Penglibatan pam berurutan: Pam dibawa dalam talian satu demi satu melalui injap masuk masing-masing, membolehkan pengendali memantau tindak balas tekanan dan mengesahkan integriti manifold sebelum menambah pam berikutnya.
• Prosedur penukaran manifold zip: Apabila bertukar antara telaga dalam operasi zip, injap telaga penerima dibuka sebelum injap telaga dirawat ditutup — mengekalkan aliran berterusan dan mencegah kejadian tukul tekanan yang mempercepatkan injap dan kehausan pemasangan.

Teknologi Frac Manifold Generasi Seterusnya: Automasi dan Operasi Jauh

The frac manifold sedang menjalani transformasi teknologi yang ketara didorong oleh dorongan industri ke arah operasi tapak telaga terpencil dan autonomi — arah aliran yang dipercepatkan oleh kos buruh, pertimbangan HSE dan penyepaduan penyebaran keretakan elektrik (e-frac).

Sistem Kawalan Injap Automatik

Generasi seterusnya pancarongga frac integrasikan injap digerakkan secara hidraulik atau elektrik yang dikawal dari van rawatan — menghapuskan keperluan untuk kakitangan mengendalikan injap manifold secara manual di zon tekanan tinggi berhampiran kepala telaga. Sistem injap automatik boleh melaksanakan jujukan suis zip dalam masa kurang dari 5 saat berbanding 30–60 saat untuk operasi manual, mengurangkan NPT dan turun naik tekanan semasa peralihan telaga.

Sistem kawalan lanjutan termasuk logik saling kunci yang menghalang pengendali daripada mencipta keadaan deadhead secara tidak sengaja — jika arahan untuk menutup injap sisi telaga dikeluarkan semasa pam berada di atas ambang kadar alir yang telah ditetapkan, sistem memberi amaran kepada operator dan memerlukan pengesahan sebelum melaksanakan arahan.

Tatasusunan Sensor Bersepadu dan Penyelenggaraan Ramalan

moden frac manifold reka bentuk membenamkan sensor ketebalan dinding ultrasonik pada zon hakisan tinggi, menghantar data haus masa nyata ke van rawatan. Apabila ketebalan dinding di lokasi yang dipantau menurun di bawah ambang pratetap (biasanya 80% daripada ketebalan reka bentuk asal), sistem membenderakan komponen untuk pemeriksaan atau penggantian pada tetingkap penyelenggaraan berjadual seterusnya — sebelum kegagalan berlaku.

Penderia pelepasan akustik boleh mengesan keretakan mikro dalam badan manifold sebelum retakan merebak ke keadaan melalui dinding, memberikan amaran awal kerosakan keletihan yang akan terlepas daripada pemeriksaan visual. Data industri menunjukkan bahawa program penyelenggaraan ramalan berdasarkan pemantauan sensor berterusan boleh memanjangkan purata frac manifold hayat perkhidmatan sebanyak 20–35% dan mengurangkan kegagalan peralatan yang tidak dirancang sebanyak lebih 60%.

Pemeriksaan dan Penyelenggaraan Frac Manifold: Perkara yang Diperlukan oleh Piawaian Industri

Frac manifold keperluan pemeriksaan dan penyelenggaraan dikawal oleh API RP 7L, API 16C dan program QA khusus pengendali. Akibat kegagalan manifold — pelepasan cecair tekanan tinggi, potensi pencucuhan, dan kecederaan kakitangan — menjadikan pematuhan tidak boleh dirunding.

• Pemeriksaan visual selepas kerja: Selepas setiap kerja frac, semua permukaan luar, titik sambungan, batang injap dan tolok tekanan diperiksa secara visual untuk kebocoran, kerosakan mekanikal, alur hakisan dan kakisan. Sebarang pemasangan yang menunjukkan hakisan yang boleh dilihat di OD dikeluarkan daripada perkhidmatan untuk pemeriksaan dimensi.
• Ujian ketebalan ultrasonik (UT): Ketebalan dinding minimum diukur di semua zon hakisan tinggi (simpang tee, siku, badan injap) menggunakan tolok ultrasonik yang ditentukur. Pengukuran di bawah ketebalan dinding minimum yang dikira (setiap ASME B31.3 atau API 6A) memerlukan penyingkiran segera daripada perkhidmatan.
• Pemeriksaan zarah magnet (MPI) atau ujian penembus pewarna (DPT): Dilakukan pada zon kimpalan, sambungan berulir, dan kawasan hakisan yang diperhatikan untuk mengesan keretakan pecah permukaan. MPI lebih disukai untuk bahan magnetik; DPT digunakan pada aloi bukan magnet.
• Ujian hidrostatik pensijilan semula penuh: Diperlukan setiap tahun atau selepas sebarang pembaikan, pada tekanan kerja 1.5× untuk penahanan minimum 10 minit. Rekod pensijilan semula mesti boleh dikesan kepada nombor siri manifold tertentu dan disimpan untuk hayat perkhidmatan peralatan.
• Bina semula dan penggantian injap: Injap pintu dalam perkhidmatan manifold frac biasanya memerlukan penggantian tempat duduk dan pengedap selepas 150–300 kitaran operasi (buka/tutup di bawah tekanan). Penyelenggaraan injap tertunda adalah punca utama kebocoran injap dalam perkhidmatan pada aktif pancarongga frac .

Soalan Lazim: Manifold Frac

Kesimpulan: Manifold Frac Merupakan Tulang Belakang Setiap Operasi Penyiapan Moden

A frac manifold jauh lebih daripada sekeping paip pasif — ia ialah pusat arahan hidraulik bagi hamparan patah hidraulik, dan spesifikasi, penyelenggaraan dan operasinya secara langsung menentukan kecekapan kerja, keselamatan kakitangan dan kualiti penyiapan. Memilih jenis manifold yang betul (telaga tunggal, zip atau kombo), kelas tekanan (10K, 15K, atau 20K) dan spesifikasi bahan untuk pembentukan dan keadaan operasi anda ialah keputusan teknikal dengan akibat kos dan keselamatan yang besar.

Data menjadikan kes yang menarik untuk melabur dalam kualiti tinggi frac manifold peralatan: manifold zip mengurangkan NPT penyiapan sebanyak 30–40%, sistem injap automatik memotong insiden berkaitan manifold sebanyak lebih 60%, dan program penyelenggaraan ramalan memanjangkan hayat perkhidmatan peralatan sebanyak 20–35%. Memandangkan industri terus mendorong ke arah bilangan pam yang lebih tinggi, tekanan rawatan yang lebih tinggi, dan operasi berbilang telaga serentak, pancarongga patah hanya akan menjadi lebih penting — dan lebih menuntut secara teknikal — dalam susunan peralatan penyiapan.
